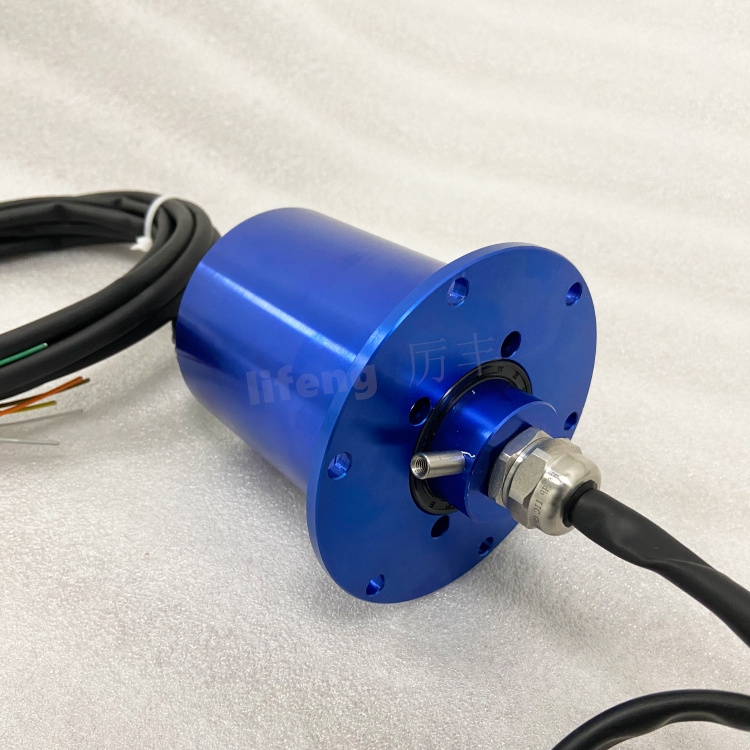

电滑环是一种能在旋转部件与固定部件之间，实现持续电流、信号传输的机电部件，核心解决 “旋转与固定端的动态连接” 问题，广泛应用于雷达天线、机器人关节、旋转舞台等设备中。其工作原理可通过 “结构组成 + 运动配合 + 传输机制” 三部分理解：

一、核心结构：定子与转子的对应设计

电滑环主要由定子（固定部分） 和转子（旋转部分） 组成，两者通过精密接触实现信号 / 电力传输：

定子（Stationary Part）

包含电刷（导电触点，常用铜石墨、银合金等耐磨导电材料）、固定支架、导线引出端；

功能：固定在设备静止外壳上，通过电刷与转子形成稳定电接触，将外部电力 / 信号引入转子。

转子（Rotating Part）

包含导电环（环形金属导体，与转子轴同步旋转）、绝缘层（分隔不同导电环，避免短路）、旋转轴；

功能：随设备旋转部件（如电机轴、天线转台）转动，通过导电环接收定子传来的电流 / 信号，再传递给旋转端的负载（如电机、传感器）。

二、运动关系：旋转与固定的动态配合

转子与设备的旋转部件刚性连接，随旋转部件同步转动（转速与设备一致）；

定子通过支架固定在设备的静止外壳上，与转子保持同轴心，但不随转子转动；

定子的电刷始终紧密贴合转子的导电环（通过弹簧或压力机构保证接触压力），即使转子高速旋转，接触状态也不会中断。

三、传输机制：电流与信号的持续传递

以 “外部电力向旋转电机供电” 为例，具体传输过程如下：

外部输入：外部电源通过导线连接到定子的引出端，电流流入定子内部的电刷；

接触传导：电刷与转子的导电环紧密接触，电流通过 “电刷→导电环” 的滑动接触，从定子传递到转子；

旋转输出：转子的导电环通过内部导线与旋转端的电机（负载）连接，电流随转子旋转同步传递给电机，驱动电机运转；

信号传输同理：若需传递控制信号（如传感器数据、编码器信号），信号会以电信号形式，通过相同的 “定子→转子” 接触路径，在固定端与旋转端之间双向传输，且不会因旋转产生信号中断或失真。
