导电滑环的工作原理

时间:2022-09-02 16:37   作者:小编 点击:

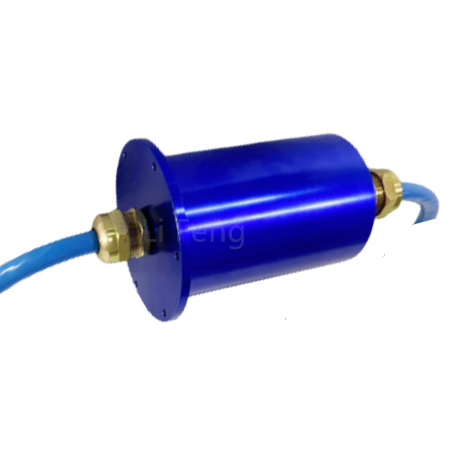

导电滑环就是负责为旋转体连通、输送能源与信号的电气部件。根据传输介质来区分,滑环分为电滑环、流体滑环、光滑环,也可通俗的统称为“旋转连通”或“旋通”。导电滑环通常安装在设备的旋转中心,主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动,称为“转子”,静止部分连接设备的固定结构的能源,称为“定子”。

导电滑环可用于任何360°旋转连续传输电源和数据信号的机电系统领域,常被称为导电滑环、电刷、转接器、集电环、集电器、旋转关节、集流环、回流环、换向器等,其原理是实现两个相对转动机构的电流、数据信号或图像及动力传输的精密传输装置。常被使用于360°无限制的连续旋转,要求从固定位置到旋转位置传送电信号、数据信号的领域。

其结构主要是由弹性材料(电刷)、滑动触点表面材料(导电环、精密小钢轴承、绝缘塑胶材料、树脂粘合材料组成。电刷采用贵金属合金材料,成"II"形与导电环的"V"“凹”形槽对称双接触,利用电刷的弹性压力与导电环环槽滑动接触来传输信号及电流。是各行业机电设备的关键器件,如精密旋转台、线缆设备、风力发电、单晶炉、灌装及包装机械、自动旋转门等。
